TREVISO - Velodromo

COMMITTENTE
CONI

ANNO
1999

PROGETTISTA STRUTTURALE
Prof. Ing.
Massimo Majowiecki

ELEMENTI DIMENSIONALI
luce 30m (travi armate secondarie)
pianta edificio 125x64.4m

IMPORTO OPERA
€ 10.330.000

STATO DELL'ARTE
progetto

Le dimesioni massime del fabbricato sono di 125m di lunghezza, 64.40m di larghezza e circa 17m di altezza fuori terra. Il sistema principale di sostegno della copertura è formato da due cavalletti in profilo tubolare a sezione variabile, distanziati tra loro sino a formare un arco a tre cerniere a spinta eliminata. I cavalletti sostengono dal vertice, mediante un tirante in fune ad alta resistenza, una trave sospesa di tipo reticolare spaziale. Le travi armate secondarie sono collegate alle strutture in c.a. esterne ed appoggiate all’estradosso della trave reticolare longitudinale, sono ordite trasversalmente con interasse di 6m ed hanno una luce libera di circa 30m. La copertura si appoggia perimetralmente su telai trasversali in c.a. distanziati con lo stesso interasse delle travi secondarie.

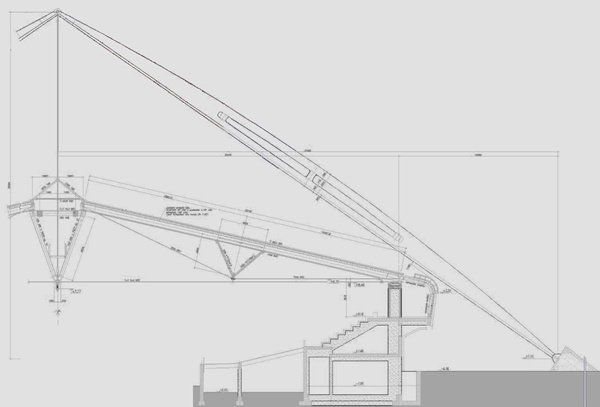

Sezione trasversale

Pianta

Particolare trave reticolare-trave secondaria
