ROMA - Nuovo polo fieristico

COMMITTENTE
Lamaro Appalti

ANNO
2005-2006

PROGETTO STRUTTURALE
Prof. Ing.
Massimo Majowiecki

ELEMENTI DIMENSIONALI
12x1500m (vela)
80160m (padiglioni)

IMPORTO OPERA
€ 131.000.000

Il sistema di copertura della passerella è formato da una tensostruttura a multicampate con passo variabile da 48m a 53.6m. La copertura, di tipo sospeso, è realizzata con lamiere di acciaio inox di 125 cm di larghezza e 15/10 mm di spessore disposte secondo una configurazione a catenaria e separate tra di loro di circa 25cm, in modo da realizzare una larghezza complessiva trasversale di 10m. Le lamiere con il ruolo di funi portanti hanno un rapporto freccia/luce libera di circa il 10%. All'estradosso delle lamiere inox viene disposto il manto impermeabilizzante ottenuto con un tessuto in poliestere ricoperto da uno strato di PVDF su ambo i lati. La stabilizzazione del telo e della lamiera avviene mediante tubi in acciaio appoggiati sopra il manto di copertura e ancorati verticalmente, mediante funi presollecitate, al solaio sottostante in c.a. posto a quota 6m. Le campate in tensostruttura sono sostenute da una serie di portali formati da montanti tubolari metallici aventi interasse trasversale di circa 12m. Il sistema strutturale, lungo 1500m, è dotato di portali di controventamento longitudinali con funzione di cortocircuitazione di rotture progressive dovute a cause accidentali.

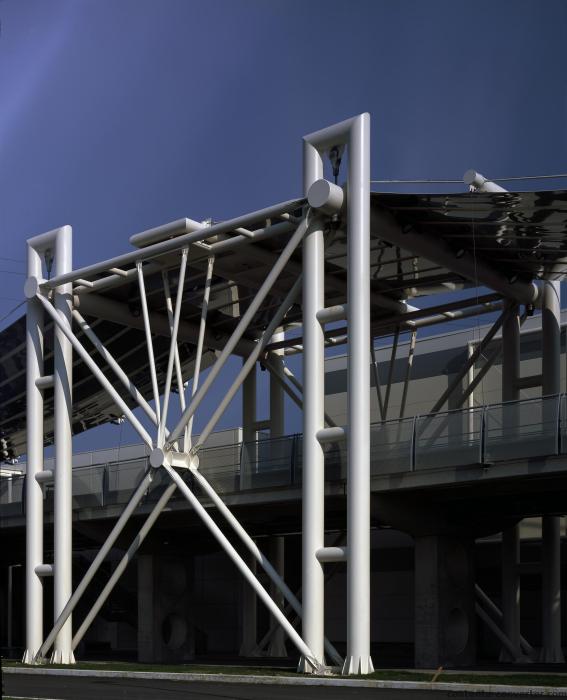

Foto 1

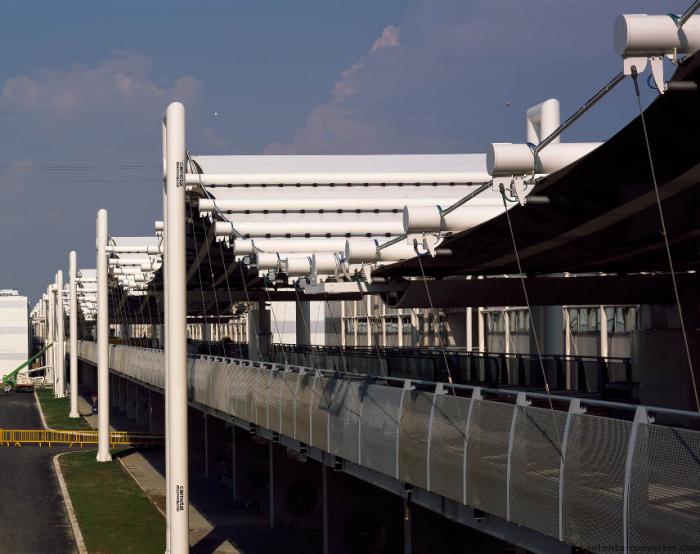

Foto 2

Foto 3

Foto 4

Foto 5

Foto 6

Foto 7

Foto 8
