SASSUOLO - Passerella ciclo-pedonale

COMMITTENTE
Provincia di Modena

PRESTAZIONE
Progettazione globale

ANNO
2007-2009

PROGETTISTA STRUTTURALE
Prof. Ing.
Massimo Majowiecki

ELEMENTI DIMENSIONALI
lunghezza totale 160 m

IMPORTO OPERA
€ 1.020.000

STATO DELL'ARTE
Realizzato

L'opera in oggetto si configura come ponte strallato a 5 campate di cui 3 con luce 40m e 2 con luce 20m per uno sviluppo complessivo di 160m, sostenute da 4 pennoni intermedi e dalle 2 spalle di estremità. Le campate di luce maggiore sono sostenute, in prossimità della loro mezzeria, da due terne di cavi, ciascuna afferente ad uno dei due pennoni adiacenti. I pennoni sono disposti planimetricamente in modo alternato, a destra o sinistra, rispetto all'impalcato; ciò, oltre a caratterizzare architettonicamente l'opera, le conferisce una maggiore rigidezza nel piano orizzontale.
L'impalcato è supportato da una struttura reticolare spaziale, costituita da un corrente inferiore e due superiori, oltre agli elementi diagonali di collegamento; le membrature della reticolare sono costituite da elementi tubolari metallici. Al di sopra della struttura reticolare suddetta sono posizionate le membrature secondarie che sostengono il piano di calpestio (tavolato).

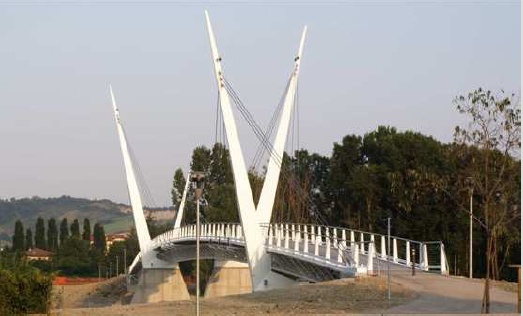

La passerella ciclopedonale

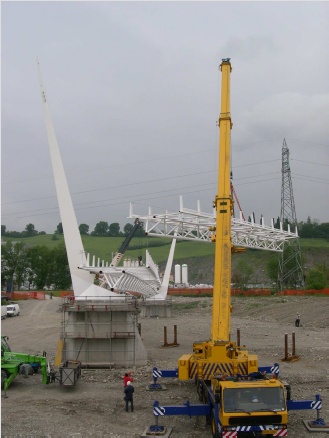

Fase di montaggio della reticolare

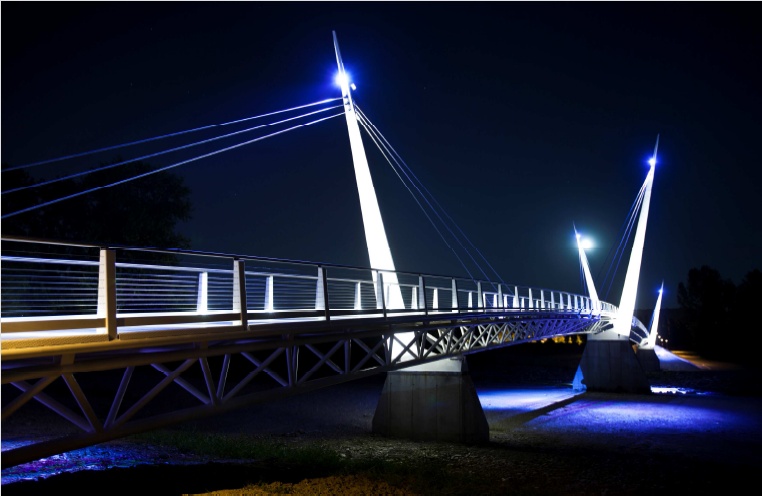

La passerella illuminata dalle luci LED
